利用OpenCV霍夫变换检测图像中圆形的参数详解与实现

霍夫圆变换核心参数解析

在使用OpenCV进行圆形检测时，cv2.HoughCircles函数提供了多个关键参数来调整检测的灵敏度和准确性。理解这些参数的作用对于获得理想的检测结果至关重要。

累加器分辨率 (dp)

参数dp用于控制累加器图像分辨率与输入图像分辨率的比例关系：

• 当dp=1时，累加器图像与输入图像具有相同的分辨率。
• 当dp=2时，累加器图像的宽高均为输入图像的一半。

较小的dp值（如1）通常能提供更精确的检测，但计算成本较高；较大的dp值可以加速处理，但可能降低检测精度。

圆心最小距离 (minDist)

minDist定义了检测到的圆心之间的最小距离。该参数的设置直接影响检测结果的合理性：

• 若minDist设置过小，相邻的圆形可能会被错误地合并为一个检测对象。
• 若minDist设置过大，部分实际存在的圆形可能因距离过近而无法被检测到。

边缘检测阈值 (param1)

param1是霍夫梯度法中的高阈值，默认值为100。它用于Canny边缘检测器：

• Canny算子的低阈值自动设置为param1的一半。
• 较高的param1值会减少边缘检测的数量，从而减少误检，但可能漏检边缘较弱的圆形。

圆心累加器阈值 (param2)

param2是检测阶段圆心的累加器阈值，默认值为100。该参数决定了检测的严格程度：

• 较小的param2值允许检测到更多形状，但可能包含非真实的圆形（误检）。
• 较大的param2值要求检测到的形状更接近完美的圆形，从而减少误检，但可能漏检形状略有变形的圆形。

半径范围 (minRadius, maxRadius)

可以通过minRadius和maxRadius限制检测的圆形半径范围：

• 默认值为0表示不限制最小或最大半径。
• 设置具体的半径范围可以有效过滤掉不符合尺寸要求的噪声或目标。

Python实现代码示例

以下代码展示了如何使用OpenCV和Matplotlib进行圆形检测及结果可视化。请注意，代码中的文件路径需根据实际环境进行调整。

# -*- coding: utf-8 -*-
"""
Created on Tue Sep 26 23:15:39 2017

@author: tina
"""
import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像并转换为灰度图
img = cv2.imread('C:\\Users\\tina\\Pictures\\ahh\\ball.jpg')
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)

# 显示原始灰度图
plt.subplot(121),plt.imshow(gray,'gray')
plt.xticks([]),plt.yticks([])

# 使用霍夫变换检测圆形
circles1 = cv2.HoughCircles(gray,cv2.HOUGH_GRADIENT,1,
600,param1=100,param2=30,minRadius=80,maxRadius=97)
circles = circles1[0,:,:]
circles = np.uint16(np.around(circles))

# 在图像上绘制检测到的圆形
for i in circles[:]:
  cv2.circle(img,(i[0],i[1]),i[2],(255,0,0),5)
  cv2.circle(img,(i[0],i[1]),2,(255,0,255),10)
  cv2.rectangle(img,(i[0]-i[2],i[1]+i[2]),(i[0]+i[2],i[1]-i[2]),(255,255,0),5)

print("圆心坐标",i[0],i[1])

# 显示检测结果
plt.subplot(122),plt.imshow(img)
plt.xticks([]),plt.yticks([])
plt.show()

在上述代码中，cv2.HoughCircles函数的参数设置如下：

• dp=1：累加器分辨率与输入图像相同。
• minDist=600：圆心之间的最小距离为600像素。
• param1=100：Canny边缘检测的高阈值。
• param2=30：圆心累加器阈值，较低的值允许检测到更多圆形。
• minRadius=80：最小半径为80像素。
• maxRadius=97：最大半径为97像素。

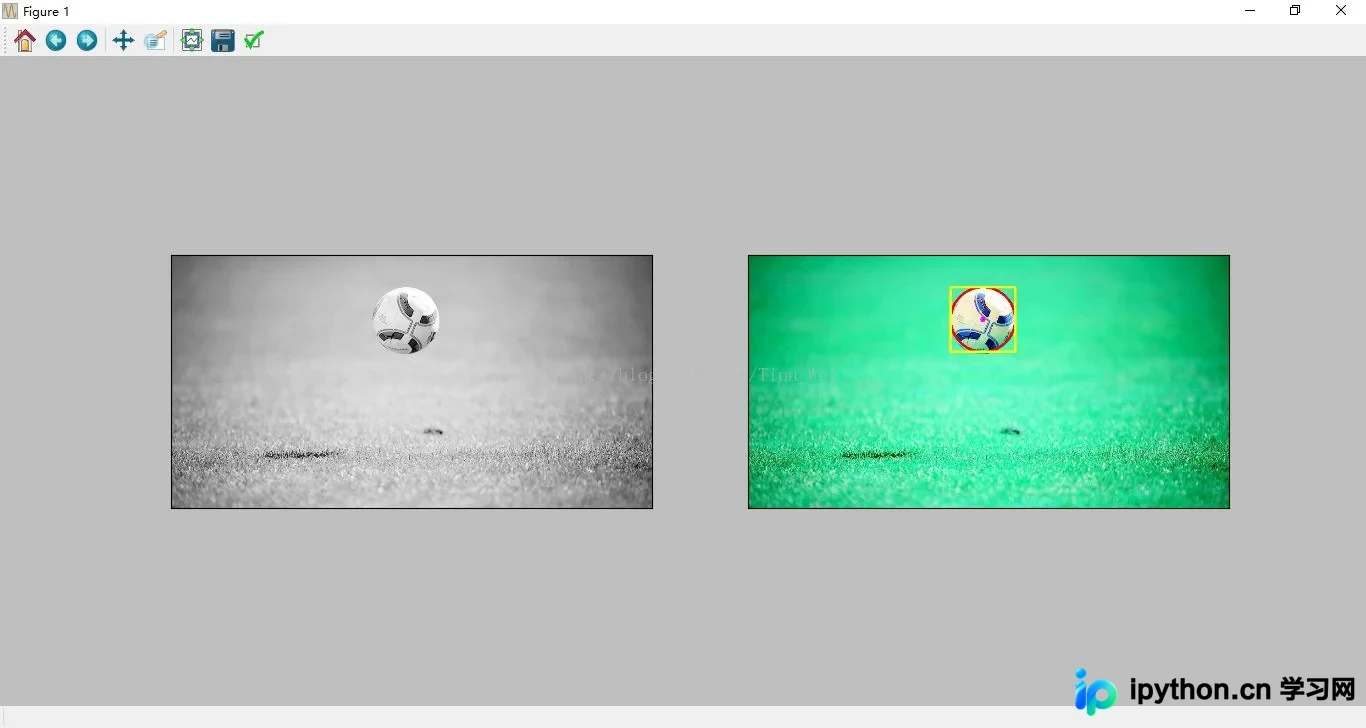

结果可视化

检测完成后，代码会在图像上绘制检测到的圆形。具体绘制内容包括：

• 使用红色绘制圆形的轮廓。
• 使用洋红色标记圆心。
• 使用黄色矩形框出圆形的范围。

通过调整param2等参数，可以优化检测效果，减少误检和漏检。

总结

霍夫圆变换是OpenCV中检测圆形目标的有效方法。通过合理设置dp、minDist、param1和param2等参数，可以显著提高检测的准确性和效率。实际应用中，建议根据具体图像特征调整参数，以获得最佳检测结果。
