用 8051 做流水灯，难点通常不在代码量，而在于先把“哪个端口接灯、怎么做节奏、为什么能依次点亮”这三件事想清楚。这篇文章按仿真搭建、核心代码、运行逻辑的顺序整理一遍，保留原始示例里的关键写法，读完后你可以直接判断这段程序适合拿来入门、仿真，还是继续扩展成更多灯效。
先明确这次仿真要实现什么
这次要做的是一个典型的 8051 流水灯效果：一组 LED 按顺序一盏接一盏地点亮，再继续向后切换，形成类似霓虹灯滚动的视觉效果。原始示例的目标比较单纯，重点不在复杂硬件，而是在仿真环境里先把最基础的控制流程跑通。
开始前，需要先打开仿真软件和编程软件，并确认控制对象是一组接在 8051 单片机 I/O 口上的 LED。确定目标后，就可以按照电路连接关系去画仿真图，随后进入代码编写阶段。
这个案例适合初学者的原因也很直接：它同时覆盖了单片机入门里最常见的三类知识点，分别是位寻址控制、软件延时，以及端口按位输出。只要这三部分能看懂，后面再做跑马灯、往返灯、分段闪烁等效果就会容易很多。
LED 引脚如何定义
在真正控制 LED 之前，程序首先要告诉单片机：到底用哪个引脚去驱动灯。示例里用了下面这行定义：
#include<reg51.h>
sbit LED0=P1^0;
这里有两个关键信息不能混过去。
第一，#include<reg51.h> 用来引入 8051 的寄存器定义，没有它，像 P1 这样的端口名就无法直接使用。
第二，sbit LED0=P1^0; 表示把 P1 口第 0 位，也就是 P1.0，单独起了一个可读性更高的名字 LED0。sbit 是 8051 C 语言里常见的位定义方式，适合直接操作某一个引脚。
虽然这段后续代码主要是整体操作 P1 端口，而不是反复使用 LED0，但这行定义本身仍然很有代表性。它说明在 8051 开发中，既可以按整个端口输出，也可以单独控制某一位，具体取决于你后面打算怎样写灯效。
为什么流水灯一定要写延时函数
如果没有延时，单片机切换 LED 的速度会快到肉眼几乎看不出过程，流水效果也就不存在了。所以这类示例通常都会先写一个最基础的软件延时函数：
void delay(unsigned int n)
{
unsigned int i=0,j=0;
for(i=0;i<n;i++)
{
for(j=0;j<120;j++);
}
}
这个函数的思路很直接：通过两层 for 循环反复空转，让单片机消耗一定执行时间。外层循环运行 n 次，内层循环每次跑到 120，中间没有额外运算，核心目的就是“等待”。
这种做法的优点是简单，适合入门示范和仿真验证；缺点也很明显，延时时间和晶振频率、编译器优化、代码结构都有关系，因此它更适合教学和简单实验，不适合作为高精度定时方案。
放到本例里，delay(100) 的意义不是得到一个绝对精确的时间值，而是把相邻两次 LED 切换拉开，让人眼能明显看到“依次点亮”的节奏。换句话说，这里更看重可见效果，而不是计时精度。
P1 端口是怎样把 8 个 LED 依次点亮的
流水灯的核心逻辑集中在 led 函数中：
void led()
{
int i=0;
for(i=0;i<8;i++)
{
P1=~(0x01<<i);
delay(100);
}
}

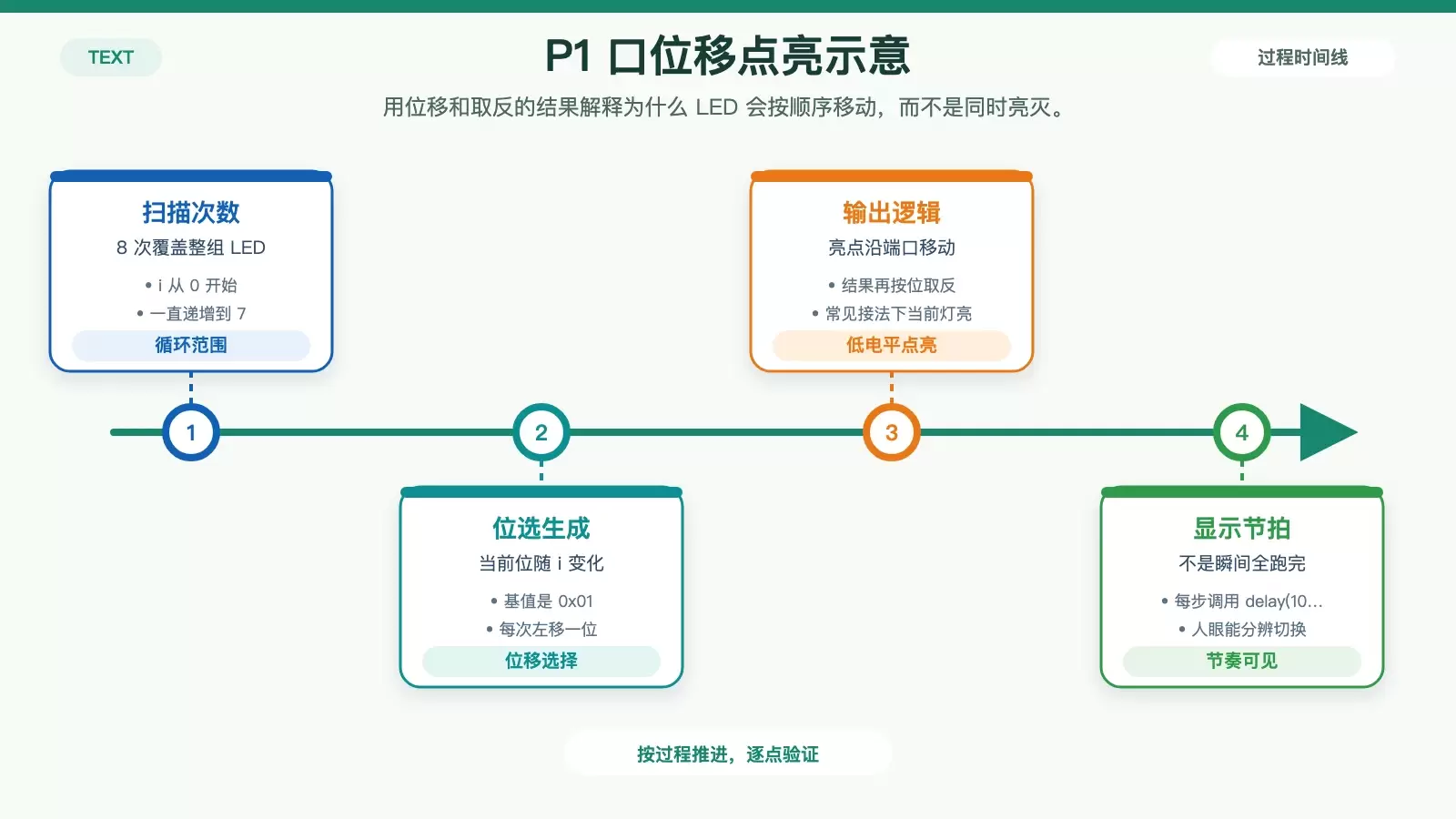

这段程序之所以能做出流水灯，关键在 for(i=0;i<8;i++) 和 P1=~(0x01<<i); 这两部分。
先看循环次数。i 从 0 递增到 7，正好覆盖 8 位端口，对应一组 8 个 LED 的常见接法。每循环一次，就切换到下一位。
再看位运算。0x01<<i 的意思是把二进制的 0000 0001 左移 i 位。这样当 i=0 时，得到最低位；当 i=1 时，得到次低位；一直到第 7 位。它本质上是在“依次选中当前要控制的那一位”。
后面的 ~ 是按位取反。结合 8051 常见的 LED 低电平点亮接法，这样写通常意味着当前选中的那一位输出为低电平，其余位保持高电平，于是 LED 就会按顺序一个接一个地点亮。每点亮一位后，再执行一次 delay(100)，节奏就出来了。
也就是说，这个例子的视觉效果并不是“所有灯一起变”，而是通过位移不断改变当前低电平所在的位置，让亮灯位置沿着 P1 口从低位向高位移动。这正是流水灯最基础也最经典的实现方式。
主函数为什么要用 while(1)
前面的 led 函数只负责完成一轮 8 位扫描，要让效果一直持续，还需要主函数不断重复调用它：
void main()
{
while(1)
{
led();
}
}
while(1) 是单片机程序里最常见的无限循环结构。只要系统没有断电、复位，或者被其他机制打断，这个循环就会一直执行下去。
本例中，循环体里只有一句 led();，它的含义很明确：让单片机不断重复整套流水灯过程。于是当一轮从第 0 位跑到第 7 位结束后，程序又会立刻回到开头，再来一轮，最终形成持续不断的流水灯效果。
从程序结构上看，这也是一个很典型的 8051 入门模板：初始化较少、功能函数独立、主循环反复调用任务函数。后面如果要扩展功能，比如按键切换速度、改变方向、加入多种模式，通常也会从这个框架继续往下加。
这个案例能学到什么，后续又能怎么改

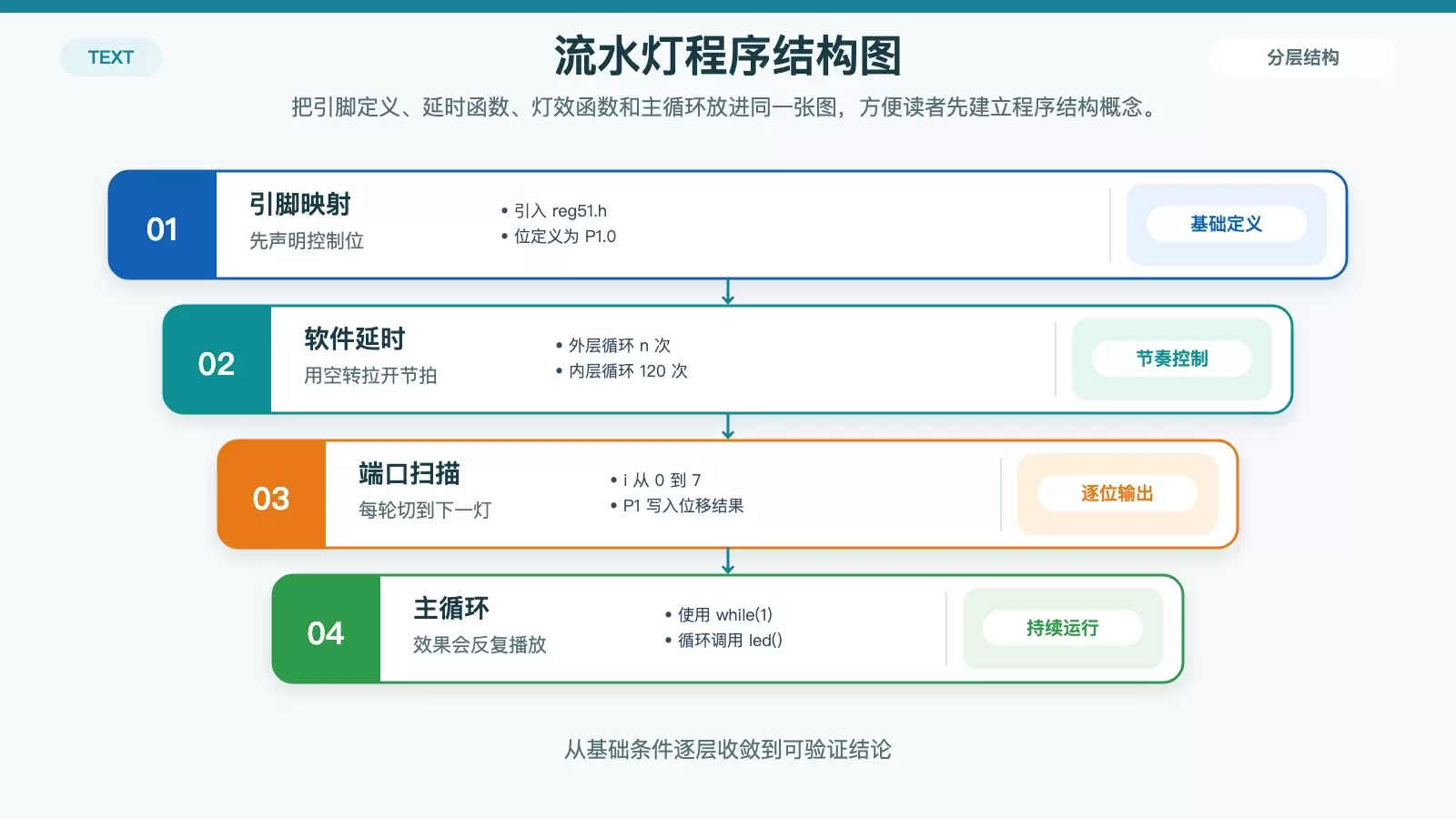

把整段程序连起来看，它实际上完成了四件事：先通过 reg51.h 和 sbit 建立端口访问方式，再用软件延时确定切换节奏，然后利用 0x01<<i 与按位取反控制 P1 口逐位输出，最后借助 while(1) 让灯效持续运行。
如果你只是想先在仿真里做出一个可见的流水灯，这套写法已经够用；如果下一步要做得更稳定、更像实际项目，可以优先考虑两类改进。第一类是把软件延时改成定时器延时，让速度更可控；第二类是扩展输出逻辑，例如从单向流水改成双向往返、间隔闪烁或多组组合灯效。
对于刚接触 8051 的读者来说，这个示例最大的价值不在“代码很短”，而在于它把端口控制、延时和循环调度三件基础能力放进了一个能立即看到结果的实验里。只要能读懂这一版，后面再看更复杂的单片机 LED 练习，思路就会清晰很多。
