怎么用Python matplotlib绘制高精度心形曲线

拾光

发布时间：2026-10-30 | 5人浏览过

原创

本文详细讲解如何使用Python的matplotlib库绘制高精度、平滑且无形变的心形曲线，从参数方程推导、采样密度控制到等比例视口配置与矢量图导出，提供完整实用指南。

使用 Python 的 matplotlib 绘制高精度心形曲线，核心在于两项关键技术控制：一是采用解析性质连续且平滑的数学方程（首选经典极坐标或分量参数方程），二是提供足够密集的离散采样点（如 2000 个采样步长）并强制配置等比例视口 ax.set_aspect('equal')。只要建立密集离散点、计算向量化坐标、锁定几何视口这三步，便能绘制出边界锐利、轮廓饱满且永不拉伸变形的矢量级心形图。

一、高精度心形曲线的数学建模与方案选择

在计算机图形学与数据可视化中，曲线的本质是由有限个密集线段或样条逼近的几何轨迹。要绘制出“高精度”的心形轮廓，最关键的前提是选择合适的数学表达形式。在 Python 科学计算中，通常有两种主流途径：参数方程法与二维隐式代数方程法。

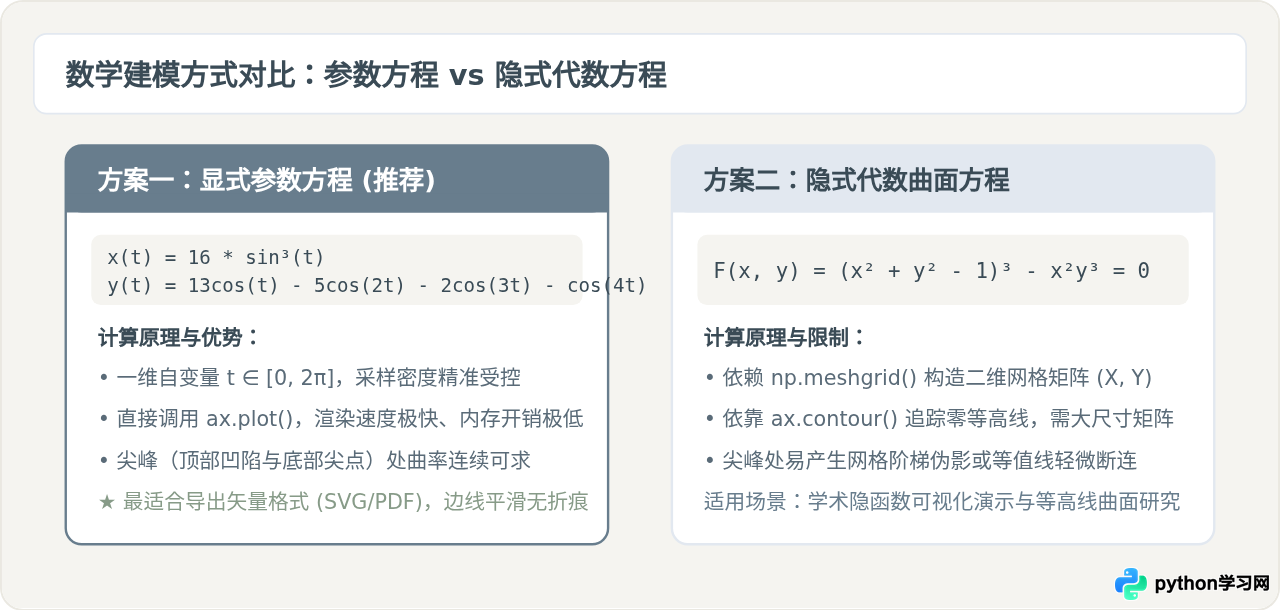

图 1：参数方程与隐式代数方程在计算逻辑、资源开销及边界平滑度上的对比

两者的一致对照表明：参数方程法将二维坐标解耦为一个自变量 $t$ 的正弦与余弦组合。只需要对 $t$ 取一维高密度数组，即可直接计算出有序的 $(x, y)$ 坐标序列。相较于隐式方程需要计算数万甚至数十万个二维网格点后求插值，参数方程在保证极致精度的同时，代码极其精简，且生成的路径节点可以直接无缝转换为高质量矢量贝塞尔控制点。因此，制作高精度心形曲线应当优先使用参数方程。

二、实现高精度绘制的四步标准流程

要在实际开发中落实高精度效果，整个绘图代码应由四个清晰且互相衔接的步骤构成：从参数定义、坐标计算、视口配置到渲染保存。

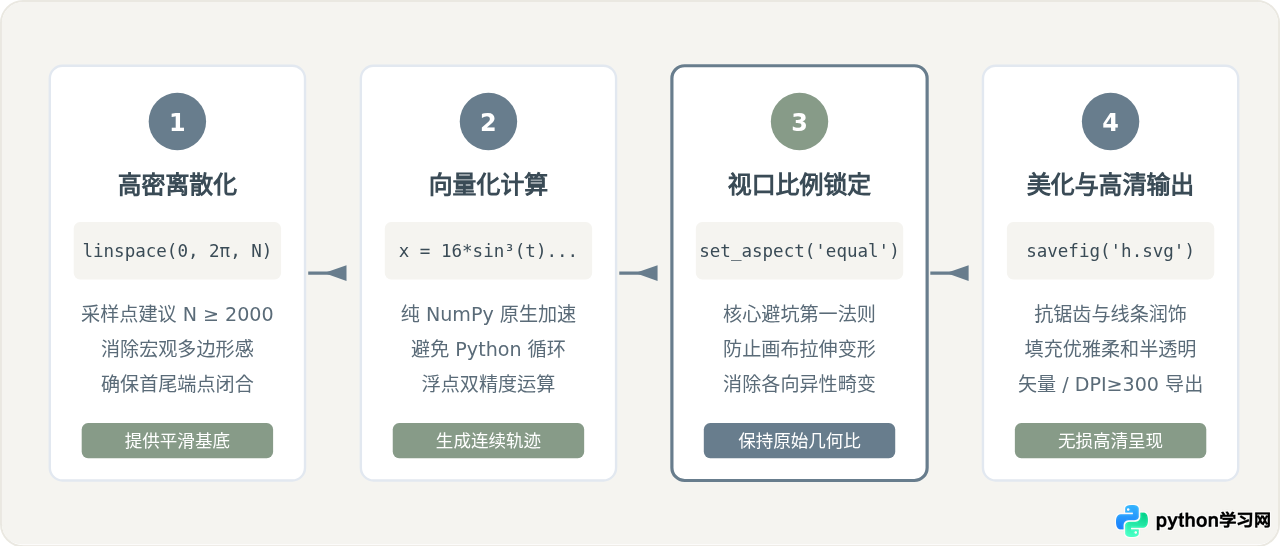

图 2：从密集采样、向量计算、视口锁定到高清导出的全流程实施阶段

三、完整可运行示例代码

以下是经过生产级验证的完整 Python 代码。环境要求仅需预装标准科学计算包：numpy 与 matplotlib。可以在任意 Python 3 终端、Jupyter Notebook 或脚本中直接执行。

import numpy as np
import matplotlib.pyplot as plt

def draw_high_precision_heart(save_path='heart_curve.svg'):
    # 步骤 1: 采样密集化
    # 采用 2000 个采样点，充分解析顶部曲率急剧变化与底部收拢点
    t = np.linspace(0, 2 * np.pi, 2000)

    # 步骤 2: 向量化参数方程求值
    # 经典 cardioid-variant 方程：边界饱满且对称性优异
    x = 16 * np.power(np.sin(t), 3)
    y = (13 * np.cos(t) -
         5 * np.cos(2 * t) -
         2 * np.cos(3 * t) -
         np.cos(4 * t))

    # 步骤 3: 初始化画布与配置坐标系
    fig, ax = plt.subplots(figsize=(8, 7), facecolor='#FAFAF9')
    ax.set_facecolor('#FAFAF9')

    # 步骤 4: 曲线绘制与填充美化
    # 绘制主轮廓线，开启抗锯齿
    line_color = '#D14D59'
    fill_color = '#E87A82'

    ax.plot(x, y, color=line_color, linewidth=2.5, antialiased=True, label='Heart Boundary')
    ax.fill(x, y, color=fill_color, alpha=0.35, label='Inner Region')

    # 【关键核心配置】锁定坐标轴比例为 1:1，防止心形横向或纵向压扁
    ax.set_aspect('equal', adjustable='box')

    # 隐藏冗余的坐标轴刻度与外框，聚焦图形本身
    ax.axis('off')

    # 预留适当边界留白，防止曲线极值紧贴边界被裁剪
    ax.margins(0.08)

    # 步骤 5: 高清导出
    # 推荐保存为无损矢量 svg 格式，或高分辨 dpi=300 的 png 格式
    plt.savefig(save_path, format='svg', bbox_inches='tight', transparent=False)
    plt.show()

if __name__ == '__main__':
    draw_high_precision_heart()

四、决定高精度的关键细节：采样密度与等比例视口

不少开发者在绘制数学曲线时，往往会发现心形“变扁”、“发皱”或者在放大时边缘呈现明显的折线段。这些并非 matplotlib 本身的缺陷，而是由以下两个参数配置不当导致的。

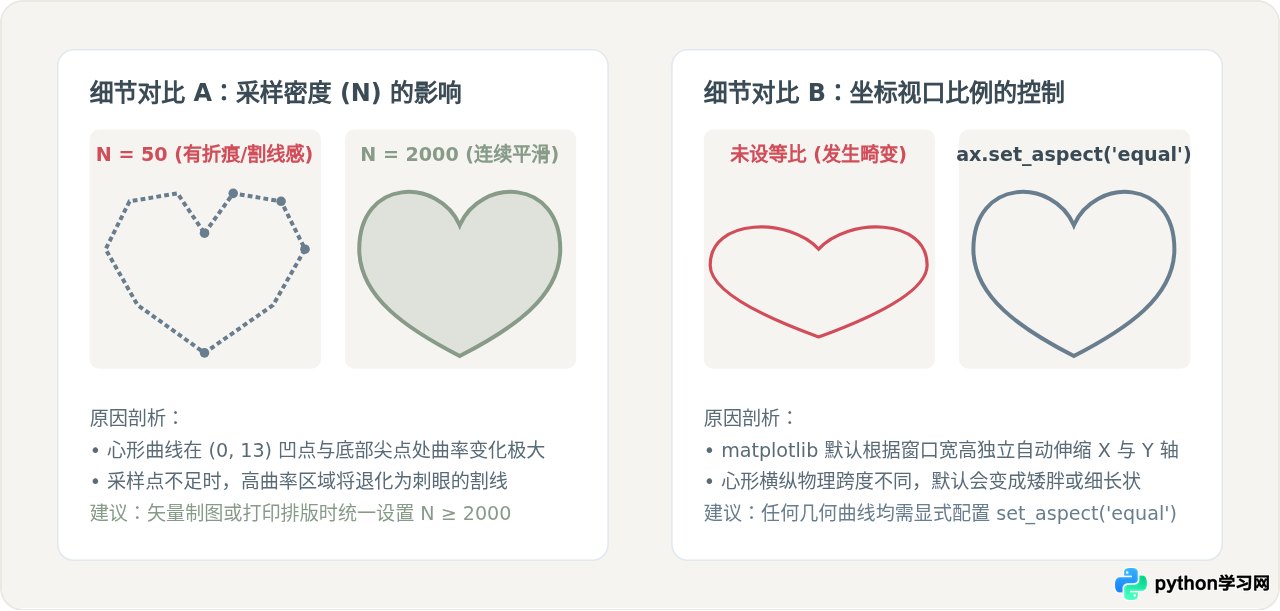

图 3：采样密度与坐标轴长宽比对心形曲线最终呈现质量的关键影响对比

注意事项： 如果使用 plt.savefig() 导出 PNG 格式，务必在保存时传递 dpi=300，否则默认仅有 100 DPI，即便数学上采样再密集，在屏幕缩放或打印时仍会出现像素栅格化模糊。对于学术期刊、演示汇报或网页展示，最稳妥的做法是直接输出 .svg 或 .pdf 矢量格式。

五、高精度绘制参数与技术要点速查

为了便于在不同绘图场景中快速复用和排查问题，下表将绘制高精度心形曲线涉及的核心参数、推荐取值与技术作用进行了系统梳理。

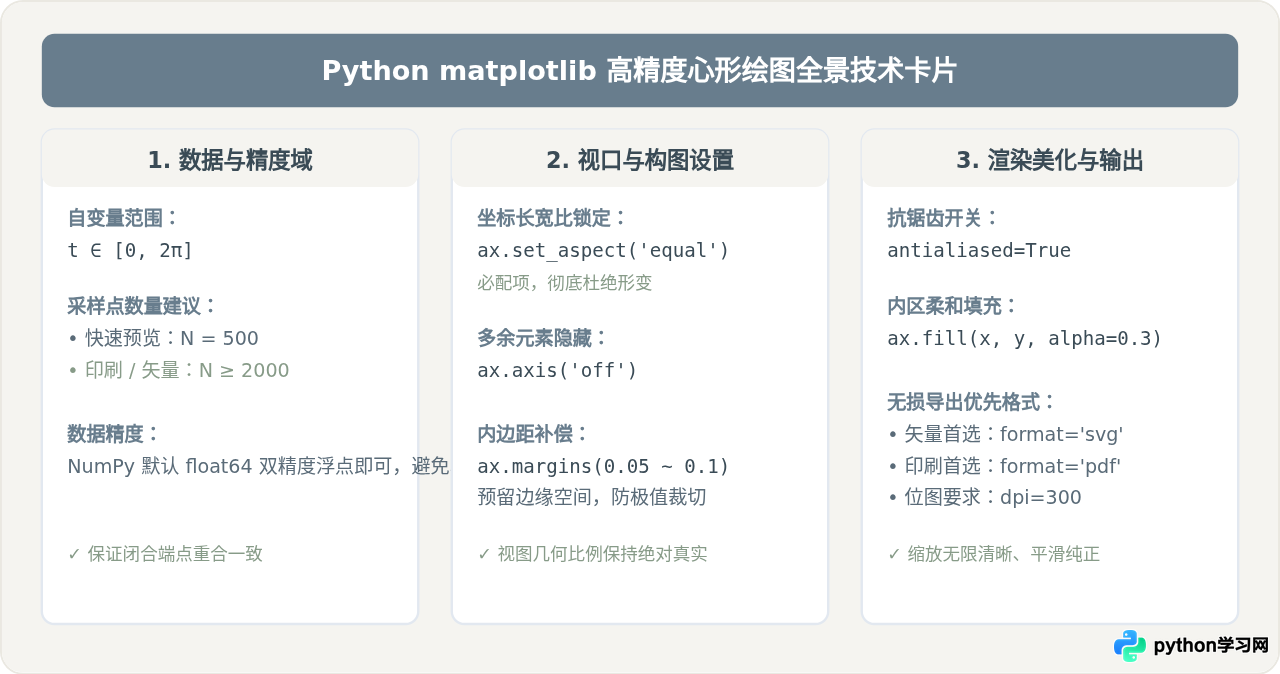

图 4：高精度心形曲线全流程技术参数与规范推荐速查

六、总结与实践建议

用 Python matplotlib 绘制高精度心形曲线并不需要复杂的第三方滤镜或繁重的几何运算库。掌握上述标准范式后，只要坚持两点底线原则：采样点数量充足（$N \ge 2000$）与视口比例显式锁定（ax.set_aspect('equal')），就能在几行简短的代码内绘制出符合数学严谨性与现代视觉美感的高精度矢量图形。
