MySQL 索引原理：深入解析 B-Tree 与 B+Tree 数据结构差异

背景：从二叉树到多叉树的演进

在数据库初始阶段，二叉查找树因其查找时间复杂度为 O(logN) 而受到青睐。然而，当数据量达到千万级甚至更高时，二叉树的结构缺陷暴露无遗。由于每个节点仅包含一个关键字和两个指针，为了容纳海量数据，树的高度会急剧增加，退化为“瘦高”的形状。

这种结构会导致严重的性能瓶颈：

• 频繁磁盘 I/O： 无法将所有数据加载至内存，必须逐一从磁盘读取节点页面。最坏情况下，I/O 次数等于树的高度，导致查询效率极低。
• 平衡成本高昂： 维持平衡二叉树的旋转操作开销大，且深度过大直接阻碍了缓存命中率。

为解决此问题，核心思路是降低树的高度，将“瘦高”的树变得“矮胖”。具体技术要求如下：

1. 增加节点容量： 每个节点能存储多个元素，而非单一关键字。
2. 采用多叉结构： 摒弃二叉树限制，使用多叉搜索树，从而在相同数据量下大幅减少层级数。

B-Tree 结构详解

B-Tree（Balanced Tree）是一种多叉平衡搜索树。以三阶 B-Tree 为例，其每个存储块（节点）包含关键字和指向子节点的指针。阶数 M 决定了最大子节点数量，M 的大小取决于存储页（Page）的物理容量及数据库配置。

特性与设计规则

B-Tree 遵循严格的数学约束以保证平衡性：

• 根节点： 至少包含两个孩子节点，子节点数范围为 [2, M]。
• 非根/非叶节点： 除根节点和叶子节点外，其他节点至少有 ceil(M/2) 个孩子节点，最多有 M 个。
• 叶子节点： 所有叶子节点位于同一层，且不携带数据指针（在典型数据库实现中，叶子节点往往不直接指向记录，而是作为有序序列的一部分，但在经典定义中叶子节点也存储关键值）。

关键字与指针映射逻辑

假设一个非叶子节点包含 n 个关键字 K1, K2... Kn 和 n+1 个指针 P1, P2... Pn+1：

• 关键字有序排列：Ki-1 < Ki。
• 节点大小约束：关键字个数 n 满足 [ceil(M/2)-1] <= n <= m-1。
• 指针指向区间： 这是 B-Tree 的关键特征。指针 P[i] 指向的子树中，关键字属于开区间 (K[i-1], K[i])。

  例如：若节点关键字为 8 和 12，则 P1 指向小于 8 的子树，P2 指向 (8, 12) 之间的子树，P3 指向大于 12 的子树。

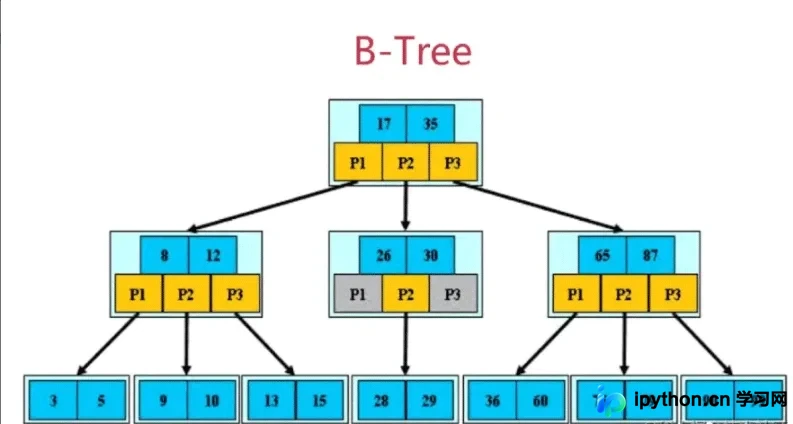

查询演示： 在 B-Tree 中查询数据 15（假设根节点为 17，左子树含 8, 12）：
1. 15 < 17，进入左子树。
2. 在左子树中，15 > 12，根据开区间逻辑，落入最后一个指针 P3 的范围。
3. 沿 P3 找到包含 13, 15 的节点，最终定位数据。
4. 整个过程只需访问路径上的节点，时间复杂度稳定在 O(logN)。

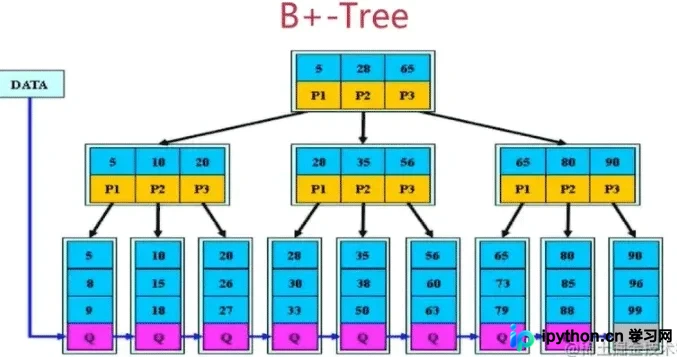

B+Tree 结构详解

B+Tree 是 B-Tree 的变种，专为文件系统或数据库索引优化设计。它在保留 B-Tree 平衡特性的基础上，做出了以下关键改进：

核心特性对比

• 数据仅存于叶子节点： 非叶子节点仅作为索引目录，不存储实际业务数据。这使得单个节点可以容纳更多关键字索引。
• 指针区间改为左闭右开： 非叶子节点的指针 P[i] 指向关键字值属于 [Ki, Ki+1) 的子树。这意味着最小值由其父节点指针引导，最大值由自身存储。
• 叶子节点双向链表： 所有叶子节点通过链指针相互连接，形成有序链表。
• 更“矮壮”的结构： 由于内部节点不存数据，单节点可存储更多键值对，进一步压缩树高，提升缓存利用率。

为什么 MySQL 选择 B+Tree？

相较于 B-Tree，B+Tree 在关系型数据库场景中具有显著优势，这也是 InnoDB 等引擎默认使用它的原因：

1. I/O 代价更低： 非叶子节点只存索引不存数据，使得节点体积变小。在相同的磁盘页（如 16KB）中能放入更多索引项，树更加扁平，从而减少磁盘读写次数。
2. 查询效率更稳定： B-Tree 可能在非叶子节点命中目标数据，也可能需要深入到叶子节点；而 B+Tree 的所有查询都必须走到叶子节点才能获取完整记录。这种“长路径”反而保证了每次查询的操作步数一致，性能波动小。
3. 范围扫描能力更强： 得益于叶子节点间的链表结构，B+Tree 在进行范围查询（Range Query）或全表遍历时代无需回溯父节点，只需顺着链表顺序读取即可，极大地提升了连续读取的性能。
