Python Pyecharts绘制动态地图与地理数据可视化

在数据分析与报表呈现中，空间地理信息是解释业务分布、物流流转和区域差异的核心维度。使用 Python 绘制地图时，相较于 Matplotlib 生成的静态位图，Pyecharts 基于百度开源的 ECharts 规范，能够输出支持缩放、高亮提示（Tooltip）、多维视觉映射（VisualMap）以及时间轮播（Timeline）的交互式与动态地图。本文将从环境与地图依赖包配置出发，分步详解区域分段填色图、坐标散点轨迹图、时间轴动态演变地图以及空间流向图的实现原理与工程代码。

一、Pyecharts 地理可视化技术架构

理解 Pyecharts 的地图模块构成，有助于在不同业务需求下选择最合适的图表类。Pyecharts 的地理可视化核心由三大部分协同工作：图表抽象类（Map、Geo、BMap）、地图坐标与轮廓资产库（echarts-countries-pypkg 等），以及统筹多时间序列的调度容器（Timeline）。

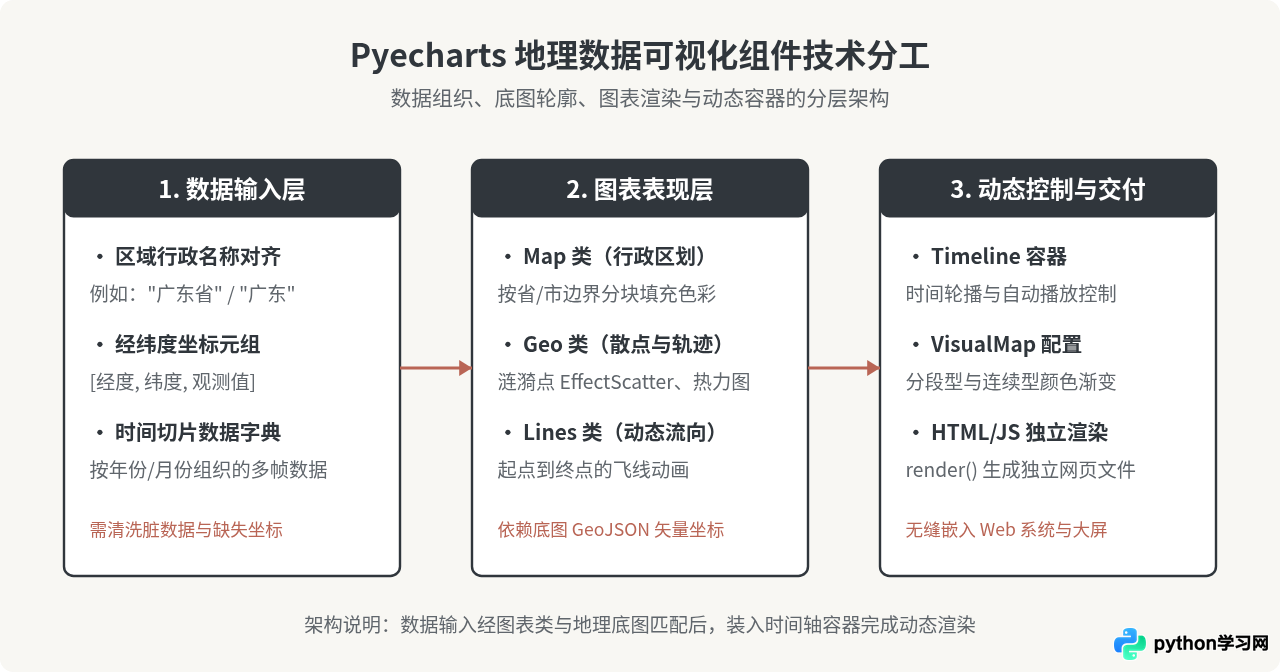

图 1：Pyecharts 地理数据可视化的核心架构与分层职责

二、环境搭建与地图资产安装

自 Pyecharts 1.x 版本以后，为了精简基础包体积，官方将全国省市、区县及全球各国的地图 GeoJSON 资源从主库中抽离。如果在未安装扩展地图包的情况下直接绘制中国城市或省份地图，生成的页面往往仅出现空白或缺失行政轮廓。

通过 pip 终端安装核心库与常用地图扩展包：

# 安装 pyecharts 核心库
pip install pyecharts

# 安装中国省级与市级地图资产包
pip install echarts-china-provinces-pypkg
pip install echarts-china-cities-pypkg
pip install echarts-countries-pypkg

安装完成后，可在 Python 控制台执行验证，确认包版本与基础地图加载是否正常：

import pyecharts
print(pyecharts.__version__)
# 正常应输出 2.x.x 或 1.9.x 等版本号

三、动态地理可视化的标准开发流程

实现一个具备交互与时间序列播放的动态地图，通常需要遵循四个严格的步骤：准备时序数据、配置单帧图表底图、挂载时间轴容器以及输出独立 HTML。

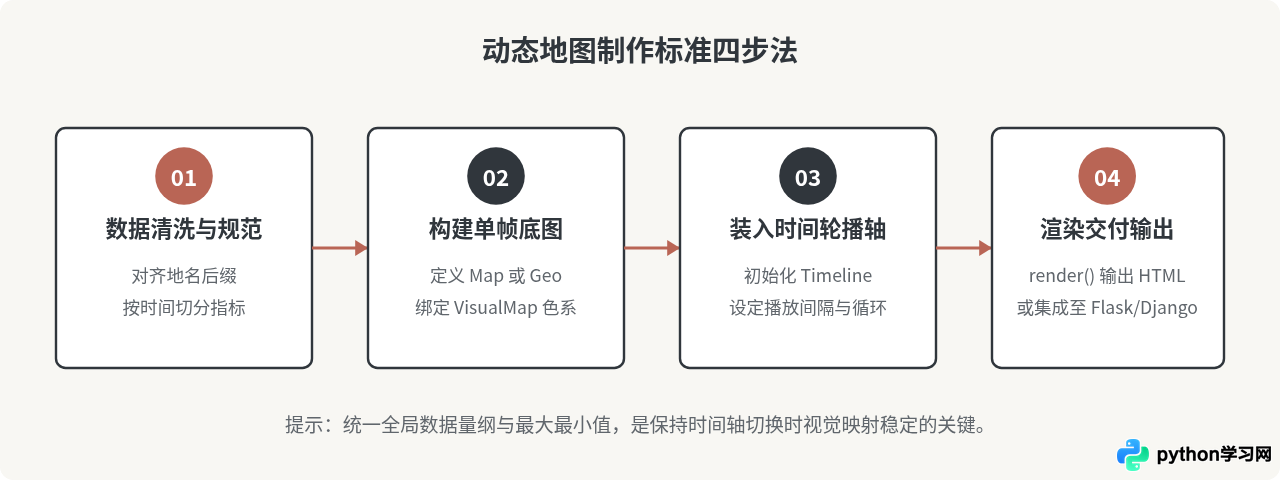

图 2：动态地图实现的标准流程与各环节重点

四、使用 Timeline 实现时间序列动态轮播地图

动态地图最普遍的场景是展现某一指标（如 GDP、用户量、降雨量）随年份或月份的时序变动。Pyecharts 提供了 Timeline 类，它能够将多个独立的 Map 实例按时间轴编排，形成具备“播放”、“暂停”和“进度拖动”的动态页面。

以下为一个模拟 2021 至 2023 年多个省份产值变化的完整代码示例：

from pyecharts import options as opts
from pyecharts.charts import Map, Timeline

# 1. 模拟多年度省份数据
data_by_year = {
    "2021年": [("广东", 12436), ("江苏", 11636), ("山东", 8309), ("浙江", 7351), ("河南", 5888)],
    "2022年": [("广东", 12911), ("江苏", 12287), ("山东", 8743), ("浙江", 7771), ("河南", 6134)],
    "2023年": [("广东", 13567), ("江苏", 12822), ("山东", 9206), ("浙江", 8255), ("河南", 6310)]
}

# 2. 初始化 Timeline 组件
timeline = Timeline(init_opts=opts.InitOpts(width="1000px", height="600px"))

# 3. 循环构建每一年的单帧地图
for year, data in data_by_year.items():
    map_chart = (
        Map()
        .add(
            series_name="地区生产总值（亿元）",
            data_pair=data,
            maptype="china",
            is_map_symbol_show=False
        )
        .set_global_opts(
            title_opts=opts.TitleOpts(
                title=f"{year}重点省份数据分布",
                subtitle="数据源：模拟测算统计",
                pos_left="center"
            ),
            tooltip_opts=opts.TooltipOpts(trigger="item", formatter="{b}: {c} 亿元"),
            visualmap_opts=opts.VisualMapOpts(
                is_piecewise=True,
                pieces=[
                    {"min": 12000, "label": "> 12000 亿", "color": "#7f181b"},
                    {"min": 8000, "max": 11999, "label": "8000 - 12000 亿", "color": "#B96555"},
                    {"min": 5000, "max": 7999, "label": "5000 - 8000 亿", "color": "#e09f87"},
                    {"max": 4999, "label": "< 5000 亿", "color": "#f2d3c7"}
                ],
                pos_left="left",
                pos_bottom="bottom"
            )
        )
    )
    # 将当前年度的地图挂载到时间轮播轴
    timeline.add(map_chart, time_point=year)

# 4. 配置 Timeline 自动播放与轮播策略
timeline.add_schema(
    is_auto_play=True,
    is_loop_play=True,
    play_interval=2000,
    pos_left="center",
    pos_bottom="10px",
    width="80%"
)

# 5. 渲染为本地 HTML 文件
timeline.render("dynamic_map_timeline.html")

五、点位轨迹与动态流向图（Geo 与 Lines）

除了按行政区划填色的 Map 之外，Geo 类支持在地理坐标系上叠加更加细腻的散点、涟漪动画（EffectScatter）以及两点之间的流线动画（Lines）。这在物流运输监控、航线规划和用户迁徙分析中尤为关键。

下面的代码展示了如何绘制以郑州为枢纽中心、辐射北京、上海、广州等地的带有波纹扩散与流光效果的动态流向图：

from pyecharts import options as opts
from pyecharts.charts import Geo
from pyecharts.globals import ChartType, SymbolType

# 起点与终点连线数据
flight_flow = [
    ("郑州", "北京"),
    ("郑州", "上海"),
    ("郑州", "广州"),
    ("郑州", "成都"),
    ("郑州", "西安")
]

# 节点流量规模
city_volumes = [
    ("郑州", 100),
    ("北京", 85),
    ("上海", 90),
    ("广州", 78),
    ("成都", 65),
    ("西安", 55)
]

geo = (
    Geo(init_opts=opts.InitOpts(width="1000px", height="600px"))
    .add_schema(
        maptype="china",
        itemstyle_opts=opts.ItemStyleOpts(
            color="#30363C",
            border_color="#4f5963",
            border_width=1
        ),
        emphasis_itemstyle_opts=opts.ItemStyleOpts(color="#3d454c")
    )
    # 添加节点涟漪散点动画
    .add(
        series_name="节点流量",
        data_pair=city_volumes,
        type_=ChartType.EFFECT_SCATTER,
        effect_opts=opts.EffectOpts(
            scale=4.5,
            brush_type="stroke",
            period=3
        ),
        symbol_size=12,
        color="#B96555"
    )
    # 添加流向飞线
    .add(
        series_name="干线物流流向",
        data_pair=flight_flow,
        type_=ChartType.LINES,
        effect_opts=opts.EffectOpts(
            symbol=SymbolType.ARROW,
            symbol_size=6,
            color="#FFD166",
            trail_length=0.2
        ),
        linestyle_opts=opts.LineStyleOpts(
            curve=0.2,
            width=1.5,
            opacity=0.6,
            color="#B96555"
        )
    )
    .set_global_opts(
        title_opts=opts.TitleOpts(title="全国物流枢纽中转流向动态图", pos_left="center"),
        legend_opts=opts.LegendOpts(is_show=True, pos_left="left")
    )
)

geo.render("geo_flight_flow.html")

六、常见技术陷阱与排查对照

在实际开发与部署时，开发者常遇到“地图显示空白”、“部分省份没有颜色”或“动态流线偏离”等故障。以下为关键原因及排查对照清单：

图 3：常见地理可视化问题成因与解决措施

七、全流程总结与技术选型建议

通过合理结合 Pyecharts 的基础图表类与容器组件，能够高效输出具备生产环境交互能力的动态地理图表。在技术选型时，应根据数据形态与展示重点灵活规划：

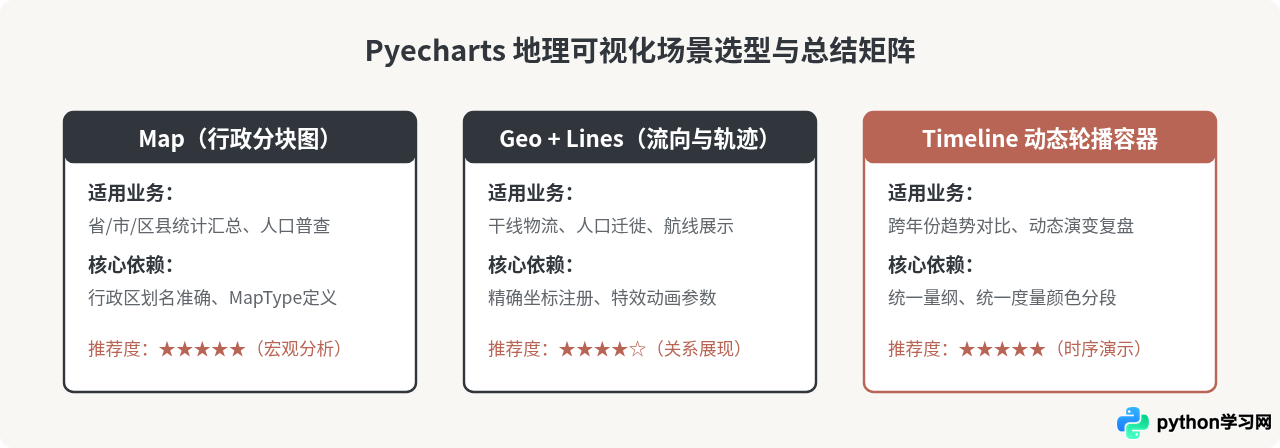

图 4：Pyecharts 地理可视化场景矩阵与核心配置总结

综上所述，利用 Python 搭配 Pyecharts 进行动态地理可视化，不仅简化了从原始时空数据到 ECharts 配置项的转换成本，还能通过高度可定制的 HTML 单文件实现跨平台发布与集成，是构建地理数据大屏与交互式研究报表的理想工具链。
